[膜盤聯軸器-疊片型(BD)]
膜盤聯軸器，重型膜盤聯軸器，泵用膜盤聯軸器，風機用膜盤聯軸器膜盤聯軸器
l 能夠適應高轉速旋轉;
l 吸收能力強，有更大的扭轉剛度；
l 特殊結構可以根據客戶要求設計;
l 聯軸器材質可以根據客戶要求選定；
l 圖中尺寸可以根據客戶要求制作；其它技術參數可以咨詢邦克技術部；
l 公稱扭矩?cái)?shù)值在吸收小變形范圍內的最大值；
|
聯軸器 型號 |
公稱扭矩(Nm) |
峰值扭矩 (Nm) |
許用最大轉速 |

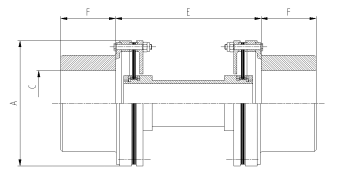

A外徑 |
C軸孔大小 |
F軸孔長短 |
E(mm) |
L=2*F+E |
|
BD180 |
8200 |
12000 |
25000 |
180 |
100 |
100 |
160 |
360 |
|
BD230 |
19000 |
27000 |
22000 |
230 |
135 |
110 |
200 |
420 |
|
BD280 |
37000 |
51000 |
17000 |
280 |
170 |
120 |
250 |
490 |
|
BD330 |
68000 |
102000 |
14000 |
330 |
210 |
150 |
260 |
560 |
|
BD380 |
100000 |
150000 |
12000 |
380 |
240 |
170 |
300 |
640 |
|
BD490 |
230000 |
320000 |
10000 |
490 |
320 |
200 |
400 |
800 |
|
BD590 |
390000 |
550000 |
8000 |
590 |
380 |
250 |
500 |
1000 |
