項目介紹

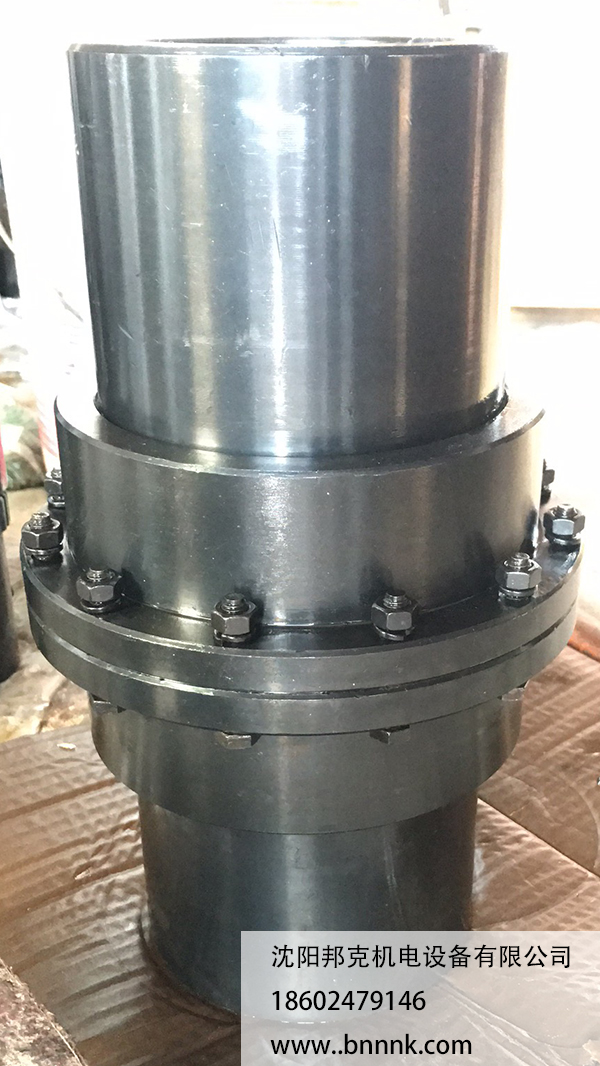

[鼓形齒聯軸器-單側齒型(GICLZ)]

鼓形齒聯軸器，聯軸器，撓性聯軸器，吸收能力強，剛性大，鼓形齒式

單側齒形鼓型齒聯軸器適用在吸收?qǐng)龊喜淮蟮那闆r下，用途廣泛。

鼓形齒聯軸器

鼓形齒聯軸器-單側齒型(GICLZ)

鼓形齒聯軸器-單側齒型(GICLZ)

型號	額定轉矩 kN·m	許用轉速 rpm	軸孔直徑 d1、d2、d3	軸孔長度L	D	D1	D2	D3	B1	C	轉動 慣量 kg·m²	重量kg
				Y
GⅠCLZ1	0.8	7100	16,18,19	42	125	95	60	80	57	24	0.0084	5.4
			20,22,24	52						14
			25,28	62						6.5
			30,32,35,38	82
			40,42,45,48,50*	112
GⅠCLZ2	1.4	6300	25,28	62	145	120	75	95	67	16	0.018	9.2
			30,32,35,38	82						8
			40,42,45,48,50,55,56*	112
			60*	142
GⅠCLZ3	2.8	5900	30,32,35,38	82	170	140	95	115	77	7	0.0427	16.4
			40,42,45,48,50,55,56	112
			60,63,65,70*	142
GⅠCLZ4	5	5400	32,35,38	82	195	165	115	130	89	19	0.076	22.7
			40,42,45,48,50,55,56	112						8.5
			60,63,65,70,71,75	142
			80*	172
GⅠCLZ5	8	5000	40,42,45,48,50,55,56	112	225	183	130	150	99	9.5	0.0149	36.2
			60,63,65,70,71,75	142
			80,85,90	172
GⅠCLZ6	11.2	4800	48,50,55,56	112	240	200	145	170	109	11.5	0.24	46.2
			60,63,65,70,71,75	142						9.5
			80,85,90,95*	172
			100*	212
GⅠCLZ7	15	4500	60,63,65,70,71,75	142	260	230	160	195	122	10.5	0.43	68.4
			80,85,90,95	172
			100,110,120	212
GⅠCLZ8	21.2	4000	65,70,71,75	142	280	245	175	210	132	12	0.61	81.1
			80,85,90,95	172
			100,110,120*	212
			130*	252
GⅠCLZ9	26.5	3500	70,71,75	142	315	270	200	225	142	18	0.94	100.1
			80,85,90,95	172						13
			100,110,120,125	212
			130,140	252
GⅠCLZ10	42.5	3200	80,85,90,95	172	345	300	220	250	165	14	1.67	147.1
			100,110,120,125	212
			130,140,150*	252
			160*	302
GⅠCLZ11	60	3000	100,110,120	212	380	330	260	285	180	14	2.98	206.3
			130,140,150	252
			160,170,180	302
GⅠCLZ12	80	2600	120	212	440	380	290	325	208	14	5.31	284.5
			130,140,150	252
			160,170,180	302
			190,200	352
GⅠCLZ13	112	2300	140,150	252	480	420	320	360	238	15	9.26	402
			160,170,180	302
			190,200,220*	352
GⅠCLZ14	160	2100	160,170,180	302	520	465	360	420	266	16	15.92	582.2
			190,200,220	352
			240,250	410

型號	額定轉矩 kN·m	許用轉速 rpm	軸孔直徑 d1、d2、d3	軸孔長度L	D	D1	D2	D3	B1	C	轉動 慣量 kg·m²	重量kg
				Y
GⅠCLZ15	224	1900	190,200,220	Y	580	510	400	450	278	17	25.78	778.2
			240,250,260*	410
			280*	470
GⅠCLZ16	355	1600	200,220	352	680	595	465	500	320	16.5	16.89	1071
			240,250,260	410						15.5
			280,300,320	470
GⅠCLZ17	400	1500	220	352	720	645	495	530	336	17	60.59	1210
			240,250,260	410
			280,300,320*	470
GⅠCLZ18	500	1400	240,250,260	410	775	675	520	540	351	16.5	81.75	1475
			280,300,320	470
			340*	550
GⅠCLZ19	630	1300	260	410	815	715	560	580	372	17	101.57	1603
			280,300,320	470
			340,360*	550
GⅠCLZ20	710	1200	280,300,320	470	855	755	585	600	393	20	140.03	2033
			340,360,380*	550
GⅠCLZ21	900	1100	300,320	470	915	795	620	640	404	20	183.49	2385
			340,360,380	550
			400*	650
GⅠCLZ22	950	950	340,360,380	550	960	840	665	680	415	20	235.04	2452
			400,420*	650
GⅠCLZ23	1120	900	360,380	550	1010	890	710	720	435	20	323.16	3332
			400,420,450*	650
GⅠCLZ24	1250	875	380	550	1050	925	730	760	445	22	387.97	3639
			400,420,450,480*	650
GⅠCLZ25	1400	850	400,420,450,480,500*	650	1120	970	770	800	465	22	485.96	4073
GⅠCLZ26	1600	825	420,450,480,500,530*	650	1160	990	800	850	475	22	573.64	4527
GⅠCLZ27	1800	800	450,480,500	650	1210	1060	850	900	479	22	789.74	5485
			530,560*	800
GⅠCLZ28	2000	770	480,500	650	1250	1080	890	960	517	28	960.26	6050
			530,560,600*	800
GⅠCLZ29	2800	725	500	650	1340	1200	960	1010	517	28	1268.98	7090
			530,560,600,630*	800
GⅠCLZ30	3200	700	560,600,630*	800	1390	1240	1005	1070	525	28	1822.02	9264
			670*	900

注：⑴聯軸器質量和轉動慣量是按軸孔最小直徑計算的近似值。

⑵D2≥465mm，其密封圈采用圓形斷面橡皮條粘接而成。

⑶表中標記“*”號的軸孔尺寸僅適用于半聯軸器dz。

⑷允許角向補償量1°30＇。

⑸允許徑向補償量△Y=0.0262A。
