項目介紹

[滾子鏈聯軸器-基本型(GL)]

滾子鏈結構，帶罩殼，農機聯軸器，KC滾子聯軸器，鏈條聯軸器

滾子聯軸器適用于農用收割機傳動系統中，使用耐沖擊，使用壽命長。

鏈條聯軸器

滾子鏈聯軸器

l 滾子鏈采用GB1243.1-83《傳動用短節距精密滾子鏈》規定的鏈條；

l 罩殼的結構及尺寸，根據需要選定；

l 簡單、裝拆方便。反轉時有空行程，不宜用于沖擊載荷很大的逆向運動;

l 圖中尺寸可以根據客戶要求制作；其它技術參數可以咨詢邦克技術部；

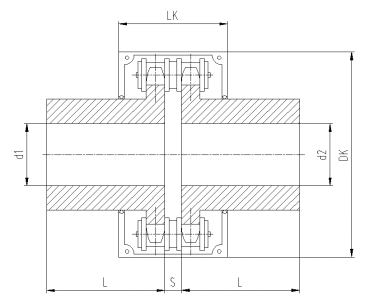

滾子鏈聯軸器尺寸

型號	公稱扭矩 N·m	許用轉速 rpm		軸孔直徑 d1、d2	軸孔長度L		鏈號	鏈條節距P	齒數Z	D	S	DK max	LK max	重量kg	許用補償量
		不裝罩殼	安裝罩殼		Y型	J1型									徑向	軸向	角向
					L	L1				mm					mm	mm	°
GL1	40	1400	4500	16	42	—	06B	9.525	14	51.06	4.9	70	70	0.4	0.19	1.4	1
				18	42	—
				19	42	—
				20	52	38
GL2	63	1250	4500	19	42	—	06B	9.525	16	57.08	4.9	75	75	0.7	0.19	1.4	1
				20	52	38
				22	52	38
				24	52	38
GL3	100	1000	4000	20	52	38	08B	12.7	14	68.88	6.7	85	80	1.1	0.25	1.9	1
				22	52	38
				24	52	38
				25	60	44
GL4	160	1000	4000	24	52	—	08B	12.7	16	76.91	6.7	95	88	1.8	0.25	1.9	1
				25	62	44
				28	62	44
				30	82	60
				32	82	60
GL5	250	800	3150	28	62	—	10A	15.875	16	94.46	9.2	112	100	3.2	0.32	2.3	1
				30	82	60
				32	82	60
				35	82	60
				38	82	60
				40	112	84
GL6	400	630	2500	32	82	60	10A	15.875	20	116.57	9.2	140	105	5	0.32	2.3	1
				35	82	60
				38	82	60
				40	112	84
				42	112	84
				45	112	84
				48	112	84
				50	112	84
GL7	630	630	2500	40	112	84	12A	19.05	18	137.78	10.9	150	122	7.4	0.38	2.8	1
				42	112	84
				45	112	84
				48	112	84
				50	112	84
				55	112	84
				60	142	107
GL8	1000	500	2240	45	112	84	16A	25.4	16	154.33	14.3	180	135	11.1	0.5	3.8	1
				48	112	84
				50	112	84
				55	112	84
				60	142	107
				65	142	107
				70	142	107
GL9	1600	400	2000	50	112	84	16A	25.4	20	186.5	14.3	215	145	20	0.5	3.8	1
				55	112	84
				60	142	107
				65	142	107
				70	142	107
				75	142	107
				80	172	132
GL10	2500	315	1600	60	142	107	20A	31.75	18	213.02	17.8	245	165	26.1	0.63	4.7	1
				65	142	107
				70	142	107
				75	142	107
				80	172	132
				85	172	132
				90	172	132
GL11	4000	250	1500	75	142	107	24A	38.1	16	231.49	21.5	270	195	39.2	0.76	5.7	1
				80	172	132
				85	172	132
				90	172	132
				95	172	132
				100	212	167
GL12	6300	250	1250	85	172	132	28A	44.45	16	270.08	24.9	310	205	59.4	0.88	6.6	1
				90	172	132
				95	172	132
				100	212	167
				110	212	167
				120	212	167
GL13	10000	200	1120	100	212	167	32A	50.8	18	340.8	28.6	380	230	86.5	1	7.6	1
				110	212	167
				120	212	167
				125	212	167
				130	252	202
				140	252	202
GL14	16000	200	1000	120	212	167	32A	50.8	22	405.22	28.6	450	250	150.8	1	7.6	1
				125	212	167
				130	252	202
				140	252	202
				150	252	202
				160	302	242
GL15	25000	200	900	140	252	202	40A	63.5	20	466.25	35.6	510	285	234.4	1.27	9.5	1
				150	252	202
				160	302	242
				170	302	242
				180	302	242
				190	352	282
