項目介紹

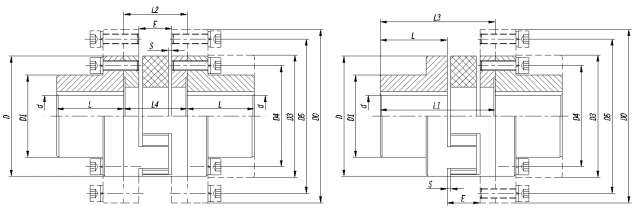

[星型聯軸器-雙法蘭型(LXS)單法蘭型(LXD)]
雙法蘭梅花型聯軸器，單法蘭型梅花聯軸器，聚氨酯墊，開天聯軸器星型聯軸器
l 適用于重型機械的法蘭連接；
l 拆下法蘭就可以徑向連接；
l 雙法蘭型不必移動主動端和；
l 動端的設備來進行彈性體的更換；
l 軸孔及軸套形式可根據客戶要求制造。
|
型號 |
公稱扭矩N·m |
許用轉速rpm |
軸孔直徑mm |
軸孔長度L mm |
D |
D0 |
D1/D3 |
E |
S |
L1 L3 |
L2 L4 |
D5 |
D4 |
連接螺栓 螺栓分布 |
|
mm |
||||||||||||||
|
LXS55(LXS2) LXD55(LXD2) |
71 |
14000 |
8-35 |
30 |
55 |
80 |
36/55 |
18 |
2 |
56 |
34 |
65 |
45 |
8-M5 8x45° |
|
LXS65(LXS3) LXD65(LXD3) |
200 |
11800 |
10-40 |
35 |
65 |
100 |
42/65 |
20 |
2.5 |
65 |
40 |
80 |
54 |
8-M6 8x45° |
|
LXS80(LXS4) LXD80(LXD4) |
400 |
9500 |
12-48 |
45 |
80 |
115 |
52/78 |
24 |
3 |
79 |
44 |
95 |
66 |
8-M8 8x45° |
|
LXS95(LXS5) LXD95(LXD5) |
560 |
8000 |
14-55 |
50 |
95 |
140 |
62/94 |
26 |
3 |
88 |
50 |
115 |
80 |
12-M8 16x22.5° |
|
LXS105(LXS6) LXD105(LXD6) |
630 |
7100 |
15-60 |
56 |
105 |
150 |
70/104 |
28 |
3.5 |
96 |
52 |
125 |
90 |
12-M8 16x22.5° |
|
LXS120(LXS7) LXD120(LXD7) |
800 |
6300 |
20-70 |
65 |
120 |
175 |
80/118 |
30 |
4 |
111 |
62 |
145 |
102 |
8-M10 8x45° |
|
LXS135(LXS8) LXD135(LXD8) |
900 |
5600 |
22-75 |
75 |
135 |
190 |
94/134 |
35 |
4.5 |
126 |
67 |
160 |
116 |
12-M10 16x22.5° |
|
LXS160(LXS9) LXD160(LXD9) |
2000 |
4750 |
30-90 |
85 |
160 |
215 |
108/158 |
40 |
5 |
144 |
78 |
185 |
136 |
15-M12 20x18° |
|
LXS200(LXS10) LXD200(LXD10) |
5000 |
3750 |
40-100 |
100 |
200 |
260 |
142/180 |
45 |
5.5 |
165 |
85 |
225 |
172 |
15-M16 20x18° |
|
LXS225(LXS11) LXD225(LXD11) |
7100 |
3350 |
50-110 |
110 |
225 |
285 |
158/200 |
50 |
6 |
185 |
100 |
250 |
195 |
15-M16 20x18° |
|
LXS255(LXS12) LXD255(LXD12) |
8000 |
3000 |
60-125 |
120 |
255 |
330 |
178/230 |
55 |
6.5 |
201 |
107 |
290 |
218 |
15-M20 20x18° |
|
LXS290(LXS13) LXD290(LXD13) |
10000 |
2650 |
60-145 |
140 |
290 |
370 |
206/265 |
60 |
7 |
230 |
120 |
325 |
252 |
15-M20 20x18° |
|
LXS320(LXS14) LXD320(LXD14) |
14000 |
2360 |
60-165 |
155 |
320 |
410 |
235/300 |
65 |
7.5 |
254 |
133 |
360 |
282 |
15-M20 20x18° |
|
LXS370(LXS15) LXD370(LXD15) |
20000 |
2000 |
80-190 |
175 |
370 |
460 |
270/345 |
75 |
9 |
288 |
151 |
410 |
325 |
15-M24 20x18° |
|
LXS420(LXS16) LXD420(LXD16) |
25000 |
1800 |
85-220 |
195 |
420 |
520 |
315/400 |
85 |
10.5 |
320 |
165 |
465 |
375 |
18-M24 24x15° |
