[梅花聯軸器-基本型(ML)]

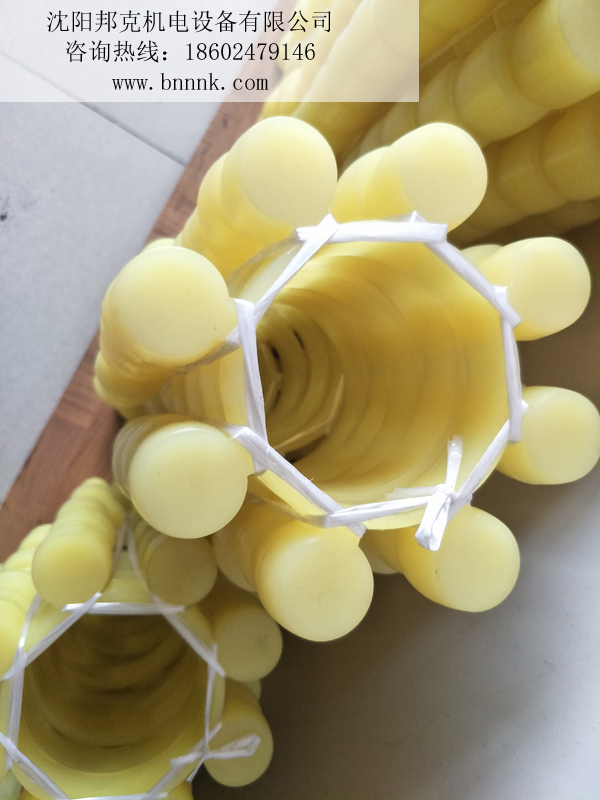

梅花聯軸器，聚氨酯彈性件，安裝方便，泵用聯軸器，直插聯軸器梅花聯軸器
l 梅花形彈性聯軸器是由兩個帶凸爪形狀相同的半聯軸器和彈性元件組成，利用梅花形彈性元件置于兩半聯軸器凸爪之間，以實現兩半聯軸器的聯接。
l 具有補償兩軸相對偏移、減振、緩沖、徑向尺寸小、結構簡單、不用潤滑、承載能力較高、維護方便等特點，但是更換彈性元件時兩半聯軸器需沿軸向移動。
l 適用于聯接兩同軸線、啟動頻繁、正反轉變化、中低速、中小功率傳動軸系、要求工作可靠性高的工作場合，不適用于重載及軸向尺寸受限制、更換彈性元件后兩軸線對中困難的場合。
l 特殊結構可以根據客戶要求設計;
l 聯軸器材質可以根據客戶要求選定；

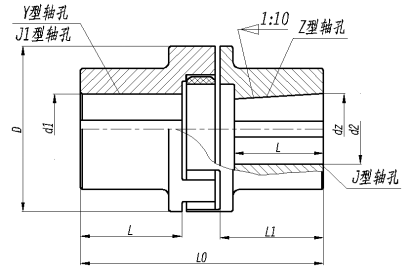

圖中尺寸可以根據客戶要求制作；其它技術參數可以咨詢邦克技術部；
|
型號 |
公稱扭矩N·m |
許用轉速rpm |
軸孔直徑 d1、d2、dz |
軸孔長度 |
L0 |
D |
許用補償量 |
轉動 慣量kg·m2 |
重量kg |
||||
|
彈性體硬度 |
|||||||||||||
|
shA |
shD |
Y型 |
Z、J型 |
軸向 |
徑向 |
角向 |
|||||||
|
80±5 |
60±5 |
L |
L |
||||||||||
|
LM1 |
25 |
45 |
15300 |
12,14 |
32 |
27 |
80 |
50 |
1.2 |
0.5 |
2 |
0.014 |
0.66 |
|
16,18,19 |
42 |
30 |
100 |
||||||||||
|
20,22,24 |
52 |
38 |
120 |
||||||||||
|
LM2 |
100 |
200 |
10900 |
20,22,24 |
52 |
38 |
127 |
70 |
1.5 |
0.8 |
2 |
0.075 |
1.55 |
|
25,28 |
62 |
44 |
147 |
||||||||||
|
30,32 |
82 |
60 |
187 |
||||||||||
|
LM3 |
140 |
280 |
9000 |
22,24 |
52 |
38 |
128 |
85 |
2 |
0.8 |
2 |
0.178 |
2.5 |
|
25,28 |
62 |
44 |
148 |
||||||||||
|
30,32,35,38 |
82 |
60 |
188 |
||||||||||
|
LM4 |
250 |
400 |
7300 |
25,28 |
62 |
44 |
151 |
105 |
2.5 |
0.8 |
2 |
0.412 |
4.3 |
|
30,32,35,38 |
82 |
60 |
191 |
||||||||||
|
40,42 |
112 |
84 |
251 |
||||||||||
|
LM5 |
400 |
710 |
6100 |
30,32,35,38 |
82 |
60 |
197 |
125 |
3 |
1 |
1.5 |
0.73 |
6.2 |
|
40,42,45,48 |
112 |
84 |
257 |
||||||||||
|
LM6 |
630 |
1120 |
5300 |
30,38 |
82 |
60 |
203 |
145 |
3 |
1 |
1.5 |
1.85 |
8.6 |
|
40*,42*,45,48,50,55 |
112 |
84 |
263 |
||||||||||
|
LM7 |
1120 |
2240 |
4500 |
45*,48*,50,55 |
112 |
84 |
265 |
170 |
3.5 |
1 |
1.5 |
3.88 |
14 |
|
60,63,65 |
142 |
107 |
325 |
||||||||||
|
LM8 |
1800 |
3550 |
3800 |
50*,55* |
112 |
84 |
272 |
200 |
4 |
1.5 |
1.5 |
9.22 |
25.7 |
|
60,63,65,70,71,75 |
142 |
107 |
332 |
||||||||||
|
LM9 |
2800 |
5600 |
3300 |
60*,63*,65*,70,75 |
142 |
107 |
334 |
230 |
4.5 |
1.5 |
1 |
18.95 |
41 |
|
80,85,90,95 |
172 |
132 |
394 |
||||||||||
|
LM10 |
4500 |
9000 |
2900 |
70*,71*,75* |
142 |
107 |
344 |
260 |
5 |
1.5 |
1 |
39.68 |
59 |
|
80*,85*,90*,95* |
172 |
132 |
404 |
||||||||||
|
100，110 |
212 |
167 |
484 |
||||||||||
|
LM11 |
6300 |
12500 |
2500 |
80*,85*,90*,95* |
172 |
132 |
411 |
300 |
5 |
1.8 |
1 |
73.43 |
87 |
|
100,110,120 |
212 |
167 |
491 |
||||||||||
|
LM12 |
11200 |
20000 |
2100 |
90*,95* |
172 |
132 |
417 |
360 |
5 |
1.8 |
1 |
178.45 |
140 |
|
100*,110*,120*,125* |
212 |
167 |
497 |
||||||||||
|
130 |
252 |
202 |
577 |
||||||||||
|
LM13 |
12500 |
25000 |
1900 |
100*,110*,120*,125* |
212 |
167 |
497 |
400 |
5 |
1.8 |
1 |
208.75 |
160 |
|
130*,140*,150* |
252 |
202 |
577 |
||||||||||
|
160 |
302 |
242 |
677 |
||||||||||
