[彈性套柱銷聯軸器-基本型(LT)]

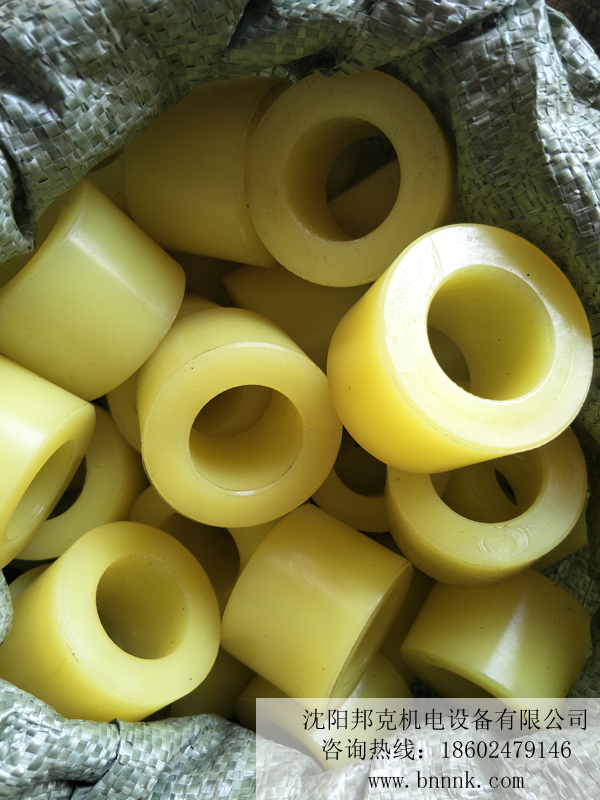

彈性套柱銷聯軸器，對輪，45號對輪，聚氨酯套，對輪螺栓彈性套柱銷
l 彈性套柱銷聯軸器結構比較簡單，制造容易，不用潤滑，不需要與金屬硫化粘結，更換彈性套方便，不用移動半聯軸器，具有一定補償兩軸相對偏移和減振緩沖性能。
l 彈性套工作是受壓縮變形，由于彈性套的厚度較薄，體積小，彈性變形有限，所以，彈性套柱銷聯軸器雖可補償軸線位移和彈性，但軸線位移許用補償量較少，彈性較弱。
l 彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩。
l 適用于安裝底座剛性好、對中精度較高、沖擊載荷不大、對減振要求不高的中小功率軸系傳動。

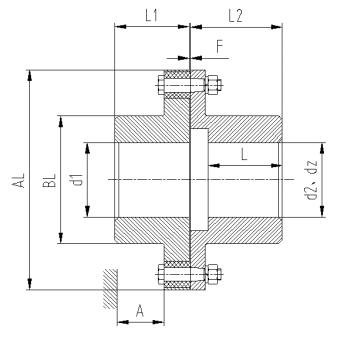

圖中尺寸可以根據客戶要求制作；其它技術參數可以咨詢邦克技術部；
|
型 號 |
公稱扭矩N.m |
許用轉速rpm |
軸孔直徑 d1、d2 |
軸孔長度 mm |
D
|
A |
F |
許用補償量 |
重量kg |
轉動慣量kg.m^2 |
||||
|
Y型 |
Z型 |
|||||||||||||
|
L1 |
L |
L2 |
徑向mm |
角向 |
||||||||||
|
LT1 |
6.3 |
8800 |
9 |
20 |
14 |
|
71 |
20 |
3 |
0.2 |
1°30' |
1.13 |
0.0004 |
|
|
10,11 |
25 |
17 |
|
|||||||||||
|
12,14 |
32 |
20 |
|
|||||||||||
|
LT2 |
16 |
7600 |
12, 14 |
32 |
20 |
|
80 |
20 |
3 |
0.2 |
1°30' |
1.74 |
0.001 |
|
|
16,18,19,20 |
42 |
30 |
42 |
|||||||||||
|
LT3 |
31.5 |
6300 |
16,18,19 |
42 |
30 |
42 |
95 |
40 |
3 |
0.2 |
1°30' |
1.89 |
0.002 |
|
|
20,22 |
52 |
38 |
52 |
|||||||||||
|
LT4 |
63 |
5700 |
20,22,24 |
52 |
38 |
52 |
106 |
40 |
4 |
0.3 |
1°30' |
2.24 |
0.0045 |
|
|
25,28 |
62 |
44 |
62 |
|||||||||||
|
LT5 |
125 |
4600 |
25,28 |
62 |
44 |
62 |
130 |
50 |
4 |
0.3 |
1°00' |
8.25 |
0.015 |
|
|
30,32, 35 |
82 |
60 |
82 |
|||||||||||
|
LT6 |
250 |
3800 |
32,35,38 |
82 |
60 |
82 |
160 |
50 |
4 |
0.3 |
1°00' |
10.24 |
0.023 |
|
|
40,42 |
112 |
84 |
112 |
|||||||||||
|
LT7 |
500 |
3600 |
40,42,48 |
112 |
84 |
112 |
190 |
60 |
4 |
0.4 |
1°00' |
15.13 |
0.058 |
|
|
LT8 |
710 |
3000 |
45,48,50,55,56 |
112 |
84 |
112 |
224 |
60 |
4 |
0.4 |
1°00' |
24.7 |
0.17 |
|
|
60,63 |
142 |
107 |
142 |
|||||||||||
|
LT9 |
1000 |
2850 |
50,55,56 |
112 |
84 |
112 |
250 |
70 |
5 |
0.4 |
1°00' |
31.2 |
0.22 |
|
|
60,63,65,70 |
142 |
107 |
142 |
|||||||||||
|
LT10 |
2000 |
2300 |
63,65,70,71,75 |
142 |
107 |
142 |
315 |
90 |
5 |
0.4 |
1°00' |
63.7 |
0.63 |
|
|
80,85,90,95 |
172 |
132 |
172 |
|||||||||||
|
LT11 |
4000 |
1800 |
80,85,90,95 |
172 |
132 |
172 |
400 |
110 |
5 |
0.5 |
0°30' |
117.7 |
2.11 |
|
|
100,110 |
212 |
167 |
212 |
|||||||||||
|
LT12 |
8000 |
1450 |
100,110,120,125 |
212 |
167 |
212 |
475 |
140 |
5 |
0.5 |
0°30' |
214.5 |
4.85 |
|
|
130 |
252 |
202 |
252 |
|||||||||||
|
LT13 |
16000 |
1150 |
20,22,24 |
212 |
167 |
212 |
600 |
190 |
6 |
0.6 |
0°30' |
415.8 |
15.79 |
|
|
130,140,150 |
252 |
252 |
252 |
|||||||||||
|
160、170 |
302 |
242 |
302 |
|||||||||||
