項目介紹
[彈性柱銷聯軸器-基本型(HL)]
彈性柱銷聯軸器，對輪，尼龍柱銷，棒銷聯軸器，對輪聯軸器彈性柱銷
l 該聯軸器結構簡單，容易制造，裝拆更換彈性元件比較方便，不用移動兩聯軸器；
l 彈性元件（柱銷）的材料一般選用尼龍6，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作可靠性極差，僅適用于要求很低的中速傳動軸系，不適用于作可靠性要求較高的工況；
l 彈性柱銷聯軸器 軸中的柱銷在工作時處于剪切和擠壓狀態，其強度條件就是計算彈性柱銷橫截面上的剪切強度和柱銷與銷孔壁的擠壓強度。

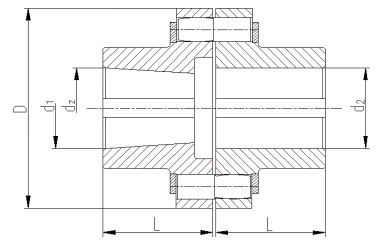

l 圖中尺寸可以根據客戶要求制作；其它技術參數可以咨詢邦克技術部；
|
型號 |
公稱扭矩 (Nm) |
許用轉速[n] r/min |
軸孔直徑max mm |
軸孔長度L mm |
D mm |
質量m Kg |
轉動慣量I Kgm^2 |
|
HL1 |
250 |
7100 |
24 |
42 |
90 |
2 |
0.0064 |
|
HL 2 |
560 |
5600 |
35 |
62 |
120 |
5 |
0.253 |
|
HL 3 |
1250 |
5000 |
48 |
82 |
160 |
8 |
0.6 |
|
HL 4 |
2500 |
4000 |
63 |
112 |
195 |
22 |
3.4 |
|
HL 5 |
3150 |
3550 |
75 |
142 |
220 |
30 |
5.4 |
|
HL 6 |
6300 |
2800 |
85 |
142 |
280 |
53 |
15.6 |
|
HL 7 |
11200 |
2240 |
110 |
172 |
320 |
98 |
41.1 |
|
HL 8 |
16000 |
2120 |
125 |
212 |
360 |
119 |
56.5 |
|
HL 9 |
22400 |
1800 |
140 |
212 |
410 |
197 |
133.3 |
|
HL 10 |
35500 |
1560 |
180 |
252 |
480 |
322 |
273.2 |
|
HL 11 |
50000 |
1320 |
220 |
302 |
540 |
520 |
555.7 |
|
HL 12 |
80000 |
1250 |
260 |
352 |
630 |
714 |
902 |
|
HL 13 |
125000 |
1120 |
300 |
410 |
710 |
1057 |
1700 |
|
HL 14 |
180000 |
850 |
340 |
470 |
800 |
1956 |
4318 |
