項目介紹

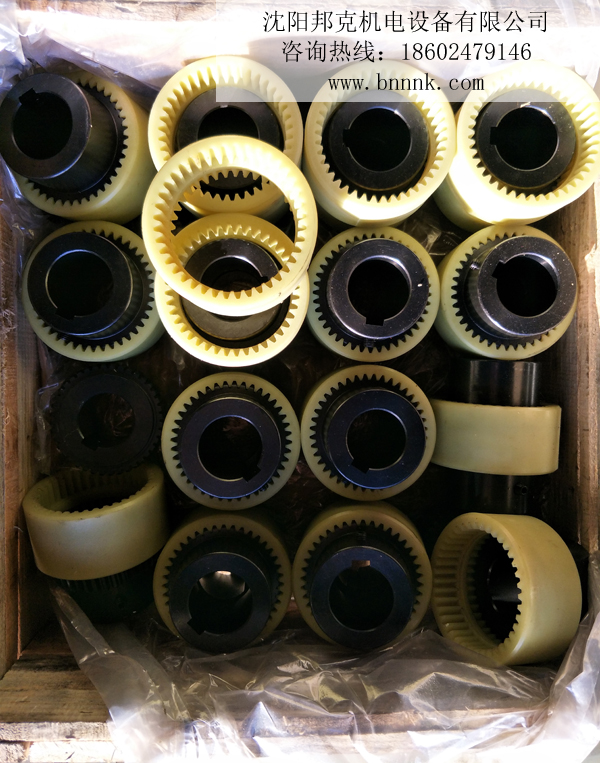

[尼龍齒式聯軸器-基本型(TGL)]
尼龍齒式聯軸器，尼龍聯軸器，尼龍齒，鋼齒，鼓型齒聯軸器，液壓聯軸器尼龍齒式
雙節式曲面齒聯軸器適用于各種機械工程和液壓領域，工程塑料和鋼的配合，免維護，可以補償軸向、徑向、角向誤差。使用環境溫度-25～+100℃，成品孔徑按照ISO標準為H7，鍵槽寬公差按照GB/T1095-2003標準JS9。
注意：
①設計選型時，要作扭矩的計算，并考慮轉矩變化，起動頻繁，環境條件，合理的選擇工況系數。
②灰塵較大的場地，用C型結構較好。
③裝配時勿將雜物留在腔內。
④裝配好后，內齒圈應能用手自由轉動。
⑤小規格可采用螺釘擰緊。

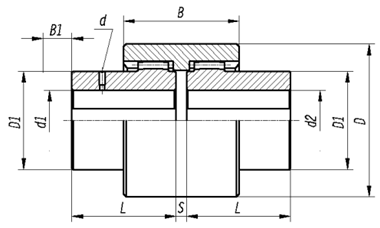

A型

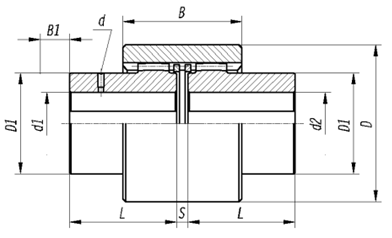

B型

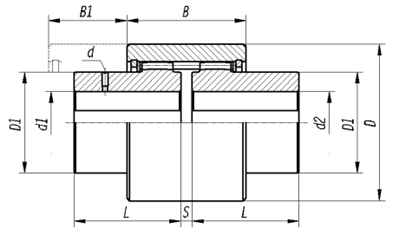

C型
|
型號 |
主要尺寸 |
軸孔直徑 d1、d2 |
軸孔長度 L |
公稱扭矩 N·m |
許用轉速 rpm |
轉動慣量kg·m2 |
重量kg |
許用補償量 |
||||||||
|
D |
B |
S |
徑向 |
軸向 |
角向 |
|||||||||||
|
A/B型 |
C型 |
A/B型 |
C型 |
A、B型 |
C型 |
A/B型 |
C型 |
mm |
mm |
( °) |
||||||
|
TGL1 |
40 |
— |
38 |
— |
4 |
6,7 |
16 |
10 |
10000 |
0.00003 |
— |
0.2 |
— |
0.3 |
±1 |
±1 |
|
8,9 |
20 |
|||||||||||||||
|
10,11 |
22 |
|||||||||||||||
|
12,14 |
27 |
|||||||||||||||
|
TGL2 |
48 |
— |
38 |
— |
4 |
8,9 |
20 |
16 |
9000 |
0.00006 |
— |
0.278 |
— |
0.3 |
±1 |
±1 |
|
10,11 |
22 |
|||||||||||||||
|
12,14 |
27 |
|||||||||||||||
|
16,18,19 |
30 |
|||||||||||||||
|
TGL3 |
56 |
58 |
42 |
52 |
4 |
10,11 |
22 |
31.5 |
8500 |
0.00012 |
0.00015 |
0.428 |
0.533 |
0.4 |
±1 |
±1 |
|
12,14 |
27 |
|||||||||||||||
|
16,18,19 |
30 |
|||||||||||||||
|
20,22,24 |
38 |
|||||||||||||||
|
TGL4 |
66 |
70 |
46 |
56 |
4 |
12,14 |
27 |
45 |
8000 |
0.00033 |
0.0004 |
0.815 |
0.869 |
0.4 |
±1 |
±1 |
|
16,18,19 |
30 |
|||||||||||||||
|
20,22,24 |
38 |
|||||||||||||||
|
25,28 |
44 |
|||||||||||||||
|
TGL5 |
75 |
85 |
48 |
58 |
4 |
14 |
27 |
63 |
7500 |
0.00072 |
0.00088 |
1.39 |
1.52 |
0.4 |
±1 |
±1 |
|
16,18,19 |
30 |
|||||||||||||||
|
20,22,24 |
38 |
|||||||||||||||
|
25,28 |
44 |
|||||||||||||||
|
30,32 |
60 |
|||||||||||||||
|
TGL6 |
82 |
90 |
48 |
58 |
4 |
16,18,19 |
30 |
80 |
6700 |
0.0012 |
0.0015 |
2.02 |
2.15 |
0.4 |
±1 |
±1 |
|
20,22,24 |
38 |
|||||||||||||||
|
25,28 |
44 |
|||||||||||||||
|
30,32,35,38 |
60 |
|||||||||||||||
|
TGL7 |
92 |
100 |
50 |
60 |
4 |
20,22,24 |
38 |
100 |
6000 |
0.0024 |
0.0027 |
3.01 |
3.14 |
0.4 |
±1 |
±1 |
|
25,28 |
44 |
|||||||||||||||
|
30,32,35,38 |
60 |
|||||||||||||||
|
40,42 |
84 |
|||||||||||||||
|
TGL8 |
100 |
100 |
50 |
60 |
4 |
22,24 |
38 |
140 |
5600 |
0.0037 |
0.0039 |
4.05 |
4.18 |
0.4 |
±1 |
±1 |
|
25,28 |
44 |
|||||||||||||||
|
30,32,35,38 |
60 |
|||||||||||||||
|
40,42,45,48 |
84 |
|||||||||||||||
|
TGL9 |
140 |
140 |
72 |
85 |
4 |
25,28 |
44 |
355 |
4000 |
0.0155 |
0.0166 |
8.25 |
8.51 |
0.6 |
±1 |
±1 |
|
30,32,35,38 |
60 |
|||||||||||||||
|
40,42,45,48, 50,55,56 |
84 |
|||||||||||||||
|
60,63,65,70 |
107 |
|||||||||||||||
|
TGL10 |
175 |
175 |
95 |
95 |
6 |
30,32,35,38 |
60 |
710 |
3150 |
0.052 |
0.0535 |
16.92 |
17.1 |
0.7 |
±1 |
±1 |
|
40,42,45,48, 50,55,56 |
84 |
|||||||||||||||
|
60,63,65,70,71,75 |
107 |
|||||||||||||||
|
80,85 |
132 |
|||||||||||||||
|
TGL11 |
210 |
210 |
102 |
102 |
8 |
40,42,45,48, 50,55,56 |
84 |
1250 |
3000 |
0.1624 |
0.165 |
34.26 |
34.56 |
0.8 |
±1 |
±1 |
|
60,63,65,70, 71,75 |
107 |
|||||||||||||||
|
80,85,90,95 |
132 |
|||||||||||||||
|
100,110 |
167 |
|||||||||||||||
|
TGL12 |
270 |
270 |
135 |
135 |
10 |
50,55,56 |
84 |
2500 |
2120 |
0.4674 |
0.4731 |
66.42 |
66.86 |
1.1 |
±1 |
±1 |
|
60,63,65,70, 71,75 |
107 |
|||||||||||||||
|
80,85,90,95 |
132 |
|||||||||||||||
|
100,110,120,125 |
164 |
|||||||||||||||
