當今行業用聯軸器最高轉速可達到140000rpm，從外觀感覺來看基本上看不出聯軸器在動，速度越高對聯軸器的要求就越高，要求包括材質，工藝，加工精度。

一、高速膜片聯軸器結構主要包含以下幾種：

1、超高速膜片聯軸器

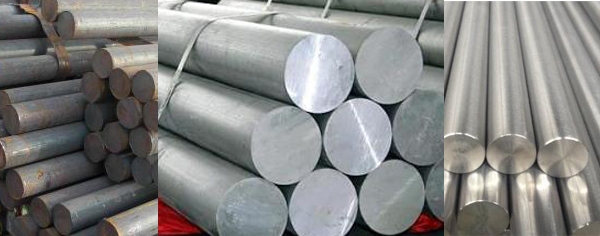

超高速膜片聯軸器轉速可從3000-70000rpm；聯軸器材質可以使用鋼，鋁，鈦等合金材料，具有良好的機械性能和良好的轉動性能；

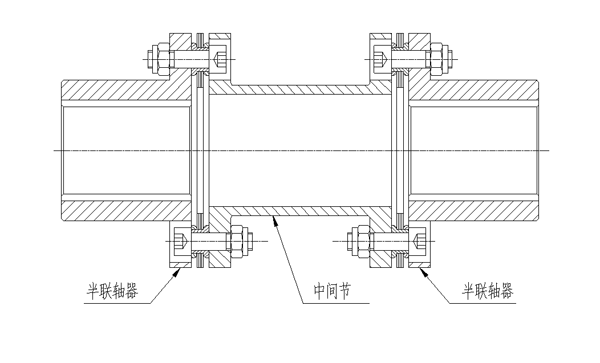

超高速聯軸器結構參照下圖：

超高速聯軸器尺寸及詳細說明參照：膜片聯軸器-高速型（BH）和膜片聯軸器-雙膜片基本型（BL）點擊可查看

2、高速膜片聯軸器

高速膜片聯軸器轉速可從3000-30000rpm；聯軸器材質可以使用鋼，鋁，鈦等合金材料，具有良好的機械性能和良好的轉動性能；

高速膜片聯軸器主要有三種結構：BR型，BF型，BG型；

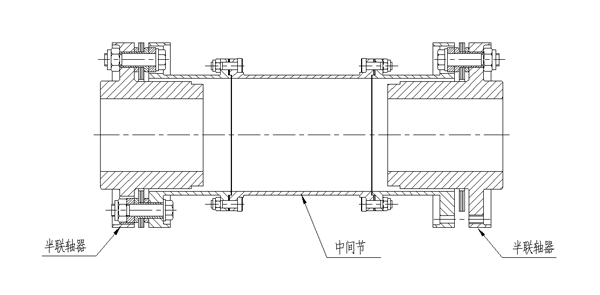

其中BR型擁有高速聯軸器特殊的結構特性如下圖，能夠減小附加彎矩，重量輕，對機組的安全運行具有保駕護航的特性；

為了增加高速性能的穩定性，公司自主對聯軸器微小細節進行調整，高速性能得到進一步提升；或得國家創新新型；

BR型高速聯軸器安裝較方便，將兩側半聯軸器分別套在軸上，進行打表找正，三表找正之后，安裝中間節；半聯軸器部位為出廠安裝完成部分不需要拆解；

BR型高速膜片聯軸器具有分體和整體的動平衡特性；

二、高速膜盤聯軸器：

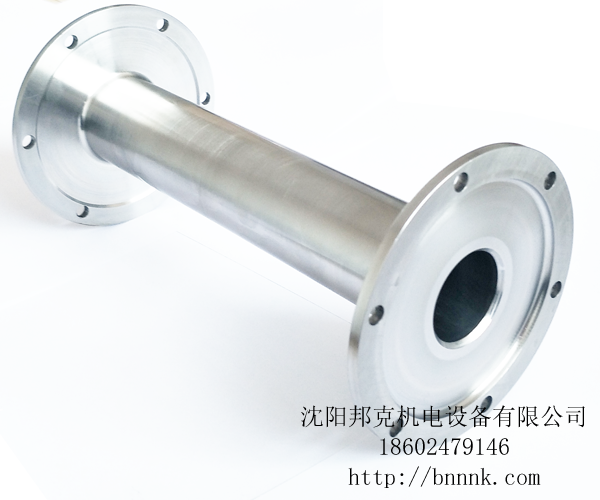

1、超高速膜盤聯軸器

超高速膜盤聯軸器轉速可從3000-140000rpm；聯軸器材質可以使用鋼，鈦等合金材料，具有良好的機械性能和良好的轉動性能；

超高速膜盤聯軸器是我公司自主研發的高速膜盤聯軸器，具有無螺栓連接，吸收性能好，高速運轉，和動平衡特性；

用在特殊高速電機應用場合；

具體尺寸請參照超高速膜盤聯軸器；

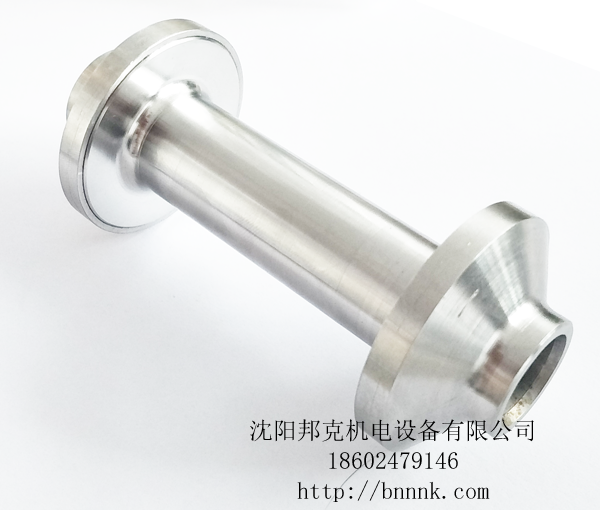

2、高速膜盤聯軸器

高速膜盤聯軸器轉速可從3000-100000rpm；結構為雙曲面結構，型面較薄，能夠吸收徑向，軸向，角向不對中。

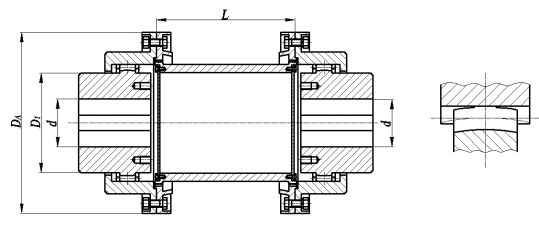

三、高速鼓形齒聯軸器

BGH高速鼓形齒聯軸器是鼓形齒聯軸器基礎上優化產物，通過特殊的結構設計和改進的鼓形齒齒形設計，以及在加工精度及動平衡等級上的嚴格要求，

能夠滿足在傳動領域上高轉速工況下的動態特性要求。 鼓形齒聯軸器在工作時，兩周產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形

成齒面磨損和功率損耗，因此，鼓形齒聯軸器需在有良好潤滑和密封的狀態下工作。對于較高轉速的工況，建議采用稀油潤滑的方式強制潤滑，有利于

熱量的擴散，降低齒面溫度，提供齒的使用壽命，推薦安裝邦克機電公司數據表中的最低潤滑油量提供潤滑油。

鼓形齒聯軸器是機械工業基礎件之一，多用于重載，要求效率高以及兩聯軸器有較大調整誤差和擺角的傳動中，鼓形齒聯軸器在生產實踐中愈來愈被

人們所重視，它可以補償兩連接軸因軸線不重合而形成的角度，軸向和徑向安裝誤差，允許兩個軸有一定的位移。其轉動方向可以為順時鐘，也可以

為逆時針，它可以水平方向傳動，也可以在特殊結構下垂直傳動，在一般機器制造業中具有較大的優點，特別是在下列條件下尤其顯得優越：間歇運

動的機械；傳動負荷較大的機械；兩聯接軸有較大的調整誤差等等?；谏鲜鎏攸c(diǎn)，鼓形齒聯軸器被廣泛用于冶金、礦山、軋鋼等行業，對于高速鼓

形齒聯軸器，還可以應用于燃?xì)廨啓C(jī)的軸系傳動等。

四、高速蛇形彈簧聯軸器

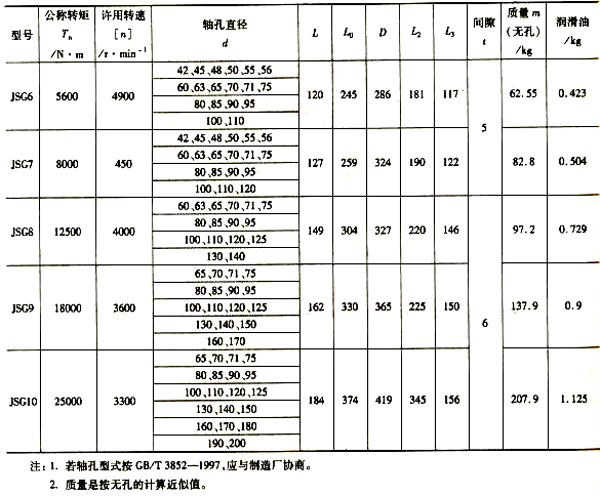

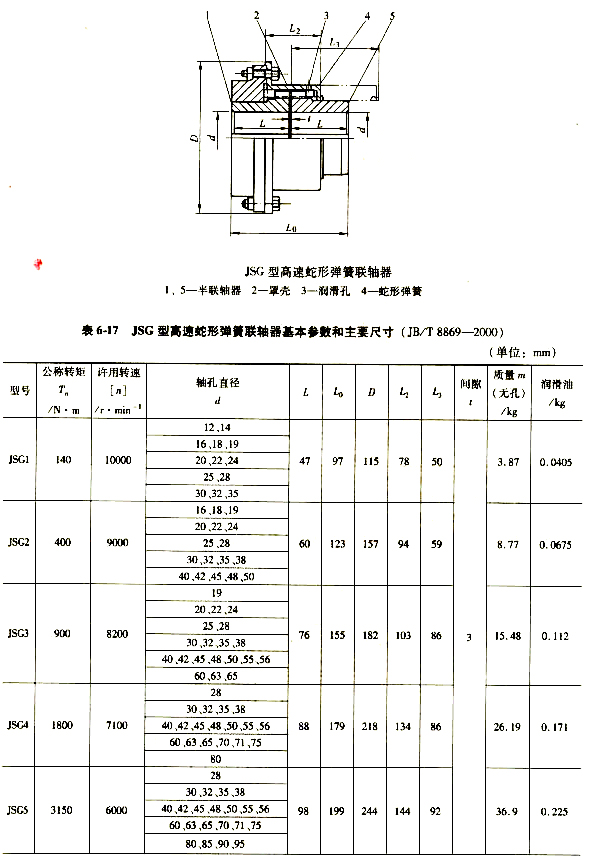

BJSG型高速蛇簧聯軸器

通上所述，高速聯軸器主要有這些種類組成，應用場合較多，具體適用場合可跟邦克技術部取得聯系；
