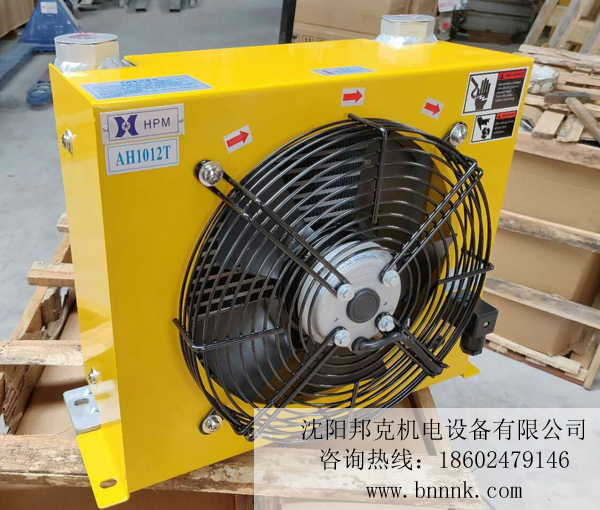

圖1冷卻器照片

一、冷卻器簡單介紹

風冷卻器是冷卻器的一種，特點是使用空氣作為熱交換介質進行熱量交換，熱量通過空氣帶走。冷卻器的效果主要取決于其部件的散熱器的換熱器的面積和風量，通俗的講就是相同的換熱面積，風量越大散熱效果越好，相同的風量，則換熱面積越大，散熱效果越好。

當前國內外應用日益廣泛的風冷卻器，是采用導熱性能佳的鋁合金材料，流體通道和風道為先進的板翅式結構，芯體采用真空釬焊而成，其流到通道設置內翅片，與傳統的銅管式相比，單位體積熱交換面積大為提高，是傳統管式結構的10-20倍，換熱效率好。應用在液壓傳動系統中，對液壓油進行冷卻，以獲得正常工作溫度范圍。

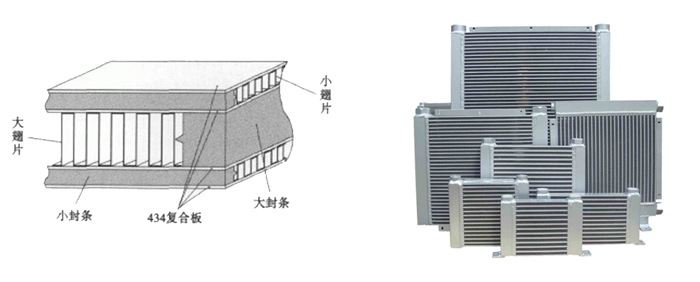

圖2換熱器結構示意圖

二、冷卻安裝方式

冷卻器安裝方式有很多種，這里主要總結4個典型的安裝原理示意圖；

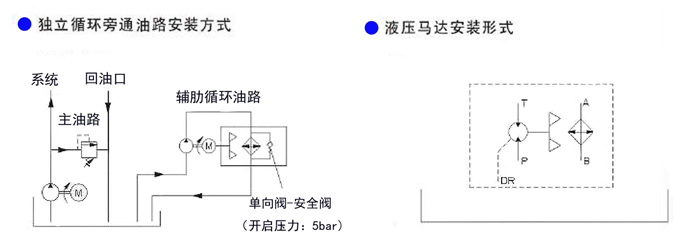

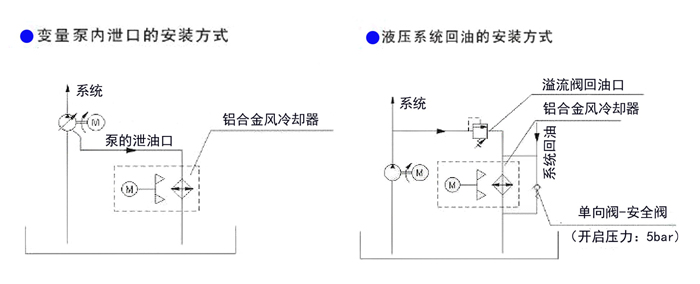

圖3安裝原理示意圖

三、使用時注意事項

1、使用壓力根據冷卻器樣本選型時需要注意，不能超過使用壓力；

2、使用溫度最高不能超過140℃；

3、配管注意管徑配合牙口，不能變更縮小。盡可能使用直接頭或使用高壓軟管。折區角度越小，折彎次數越少。盡可能使用液壓油，保證流暢；

4、為保護冷卻器不致破裂，冷卻器安裝在回油回路時，必須加裝旁通卸載回路與冷卻器并聯，并且保證卸載閥在壓力過高或產生液壓沖擊是時，能優先開發卸載，安裝方式如下圖所示：

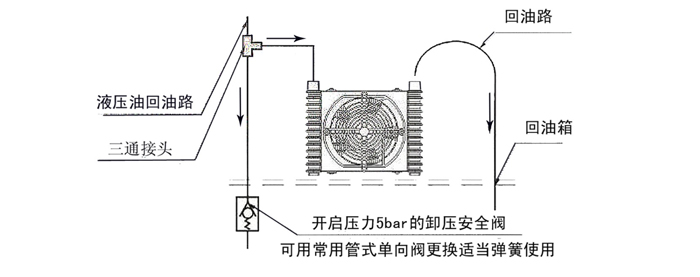

圖4冷卻器并聯回路

5、冷卻器請安裝在通風良好的地方，定期清理排風口中的雜物和灰塵。冷卻器前后要留有足夠的空間保證空氣流通。

四、風冷卻器選型計算

基本參數：PV:發熱量（Kcal/h）  Tb：油箱的溫升（℃）  P1：當量冷卻功率（Kcal/h℃） T1：期望的油溫（℃）

V：油箱容積（M³）  T2：環境油溫（℃）  Pb：油的比重876（Kg/M³） H：時間C：油的比熱0.47（Kcal/Kg℃）

1、油箱的油溫上升率計算法：

計算現有設備的發熱量，利用測量一定時間內油箱的溫升，從而根據油溫的溫升計算發熱量。例如：15分鐘內油箱溫度由40℃上升至60℃，油箱容積為100升，產生的熱量如下：

公式：PV=Pb*C*V*Tb/H

=876*0.47*0.1*25/0.25=4117.2Kcal/h

選擇冷卻器：T1=60℃     T2=40℃

公式：P1=PV/(T1-T2)

=4117.2/(60℃-40℃)=205.86Kcal/h℃

建議考慮10%的安全余量，則P1（當量冷卻功率）=205.86*1.1=226.45

既226.45Kcal/h℃的發熱量需要通過風冷卻器散出，實際選型，當流量為100L/Min，應選擇AH417。

冷卻器樣本可點擊鏈接查看

2、電機的輸出損失率計算法：

電機功率：45Kw（1KW=860Kcal/h）

熱消耗功率參數：可估計40%（最大）或按實際工況計算求得

發熱量：PV=45*40%*860=15480Kcal/h

選擇冷卻器:T1=60℃    T2=40℃

P1=PV/(T1-T2)=15480/(60℃-40℃)=774Kcal/h℃

實際選型：當流量為240L/Min，應選擇AH1490。

冷卻器樣本可點擊鏈接查看
