傳動行業--聯軸器選型知識

當今社會聯軸器的應用行業非常普遍，應用在各個行業，比如航天，運輸，石油，化工，機電，風電，鋼廠，電廠等，在傳動過程中擔任重要角色。

下面我簡單解析一下聯軸器的選型方法：

一、首先要選擇聯軸器必須確定機組，機組安裝形式，機組一些要求，和整體要求。下表給出常見驅動機及被驅動機的名稱及沖擊類型。表中對應數值為選型時的安全系數。

比如說機組形式電機拖動風機，那么驅動機為電機，被驅動機為風機。安裝形式為臥式，整體要求風機能平穩運行，振動值不能超過國家標準電機額定功率為1500kW,轉速為3000rpm，運行環境為-20℃-+60℃。電機為變頻電機。機組整體布置圖需要聯軸器總長為1500mm。

二、根據這些個要求就可以選擇聯軸器。

1確定聯軸器形式：風機用聯軸器主要使用撓性聯軸器或者彈性聯軸器，撓性聯軸器中推薦使用膜片聯軸器，彈性聯軸器中推薦使用變頻聯軸器。

2確定主、從動機及工作情況、選擇工況系數K，K值按系數表選擇，正常選擇K=1.0即可，但是電機為變頻電機，負載可能存在扭矩波動特大所以K=3.0；

3確定聯軸器計算功率P_C；

P_C=PxK=1500*3.0=4500kw

式中：

P_C——計算功率（kW）;

P_——傳遞功率（kW），考慮到從動機可能會過載工作，建議P按驅動機功率計算；

K_——工況系數。

4計算聯軸器傳遞扭矩T；

T=9549xP_C/n=9549*4500/3000=14323Nm

式中：

T_——扭矩（N.m）;

n_——額定或正常工作轉速（r/min）。

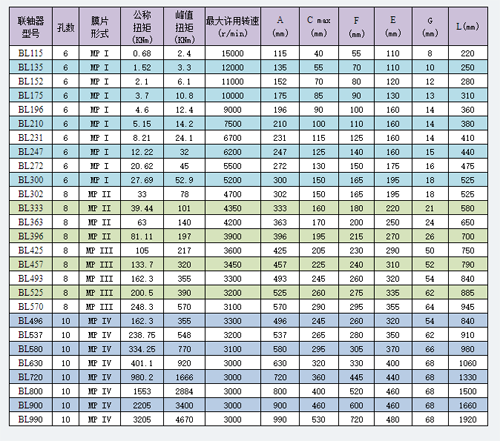

5根據：T≤公稱扭矩，n_max≤最大許用轉速的原則，結合選用指南，從樣本所列的數據表中初步選出合適的聯軸器型號為BL272； 其中T<20620Nm，轉速滿足要求確定型號；

6校核使用條件； （有特殊情況時需要注意）

a:校核峰值扭矩和最大瞬時扭矩是否滿足機組需求。對于頻繁啟動的機組和啟動沖擊較大的設備應校核其啟動扭矩；對于有剎車裝置的設備應校核其剎車扭矩；如有要求，對于同步電機驅動的設備或發電機組，應校核由同步電機啟動引起的交變扭矩或發電機的短路力矩。必要時應加大型號或選擇其他系列。

b:所選型號的最大許用軸徑能否滿足要求，必要時應加大型號或選擇其他系列。

c:機組軸頭間距能否滿足所選型號最小軸頭間距的要求。合適的軸頭間距不僅可以使聯軸器有更好的性能，而且便于設備維護。如有要求，應符合API610或API671對軸頭間距的相關規定。

d:校核聯軸器的軸向和角向補償能力是否滿足機組需求，必要時應加大型號或選擇其他系列。對于熱漲量較大的機組，可采用冷態預拉伸的方法，使機組在達到熱平衡時聯軸器撓性元件工作在小變形狀態。

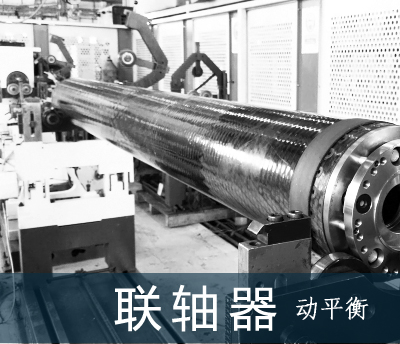

三、根據以上介紹就可以選出聯軸器型號為BL272，需要注意的是聯軸器總長為1500mm，轉速為3000rpm，這時聯軸器需要做動平衡處理，動平衡等級為G6.3;

四、關于聯軸器選型有什么不明白的可以跟邦克技術部咨詢；
